O que é SPDA?
Atualizado: 22 de set.
O SPDA é a sigla para Sistema de Proteção contra Descargas Atmosféricas. Trata-se de um conjunto de elementos projetados para reduzir os riscos associados às descargas atmosféricas, oferecendo caminhos planejados para a corrente de um raio e ajudando a proteger estruturas, pessoas e instalações.
Quando uma edificação está exposta a tempestades, não basta pensar apenas no elemento instalado no ponto mais alto. A proteção contra raios envolve diferentes componentes que precisam funcionar de maneira integrada. Por isso, entender o que é o SPDA, quais são suas partes e como ele deve ser projetado ajuda a compreender por que esse sistema é importante em determinadas construções.
O que é um para-raios?
O para-raios é uma das partes mais conhecidas de um sistema de proteção contra descargas atmosféricas. Normalmente associado à parte superior das edificações, ele participa da interceptação da descarga e conduz sua corrente por um caminho planejado até o sistema de aterramento.
Apesar de ser o elemento mais visível, o para-raios não deve ser entendido como um dispositivo isolado. Seu funcionamento depende da integração com os condutores e com o aterramento. Sem essa estrutura completa, não existe a mesma proteção proporcionada por um SPDA corretamente concebido e instalado.

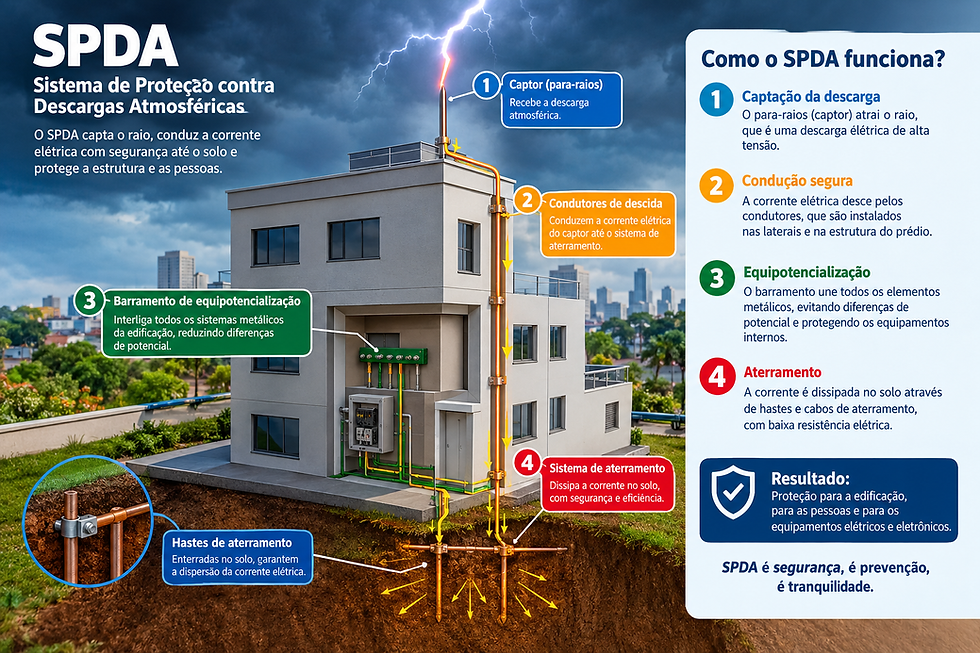

Quais são os principais componentes do SPDA?
Um sistema completo reúne diferentes elementos que trabalham em conjunto para controlar o caminho percorrido pela corrente da descarga atmosférica.
Os captores ficam posicionados nas regiões da estrutura que precisam ser protegidas e têm a função de interceptar a descarga atmosférica. Existem diferentes métodos e configurações de captação, que podem incluir captores do tipo Franklin, malhas e outros arranjos utilizados de acordo com as características do projeto.
A escolha da configuração não deve ser feita apenas observando a altura do prédio. É necessário considerar a geometria da estrutura, as áreas que precisam de proteção e os critérios técnicos aplicáveis ao sistema.
Os condutores de descida fazem a ligação entre o sistema de captação e o aterramento. Eles formam um caminho destinado à condução da corrente da descarga, devendo ser instalados de acordo com os critérios definidos para o sistema.
O trajeto e a disposição desses condutores são importantes porque o objetivo é proporcionar um caminho adequado para a corrente, reduzindo a possibilidade de percursos indesejados pela estrutura da edificação.
O sistema de aterramento é responsável por fornecer o caminho final para a dispersão da corrente no solo. Ele é uma parte fundamental do conjunto porque recebe a corrente conduzida pelos elementos anteriores.
Um SPDA não pode ser analisado apenas pelo captor ou pelo para-raios. A eficiência da proteção depende da integração entre captação, descidas e aterramento, além de outros aspectos previstos no projeto.
Qual é a função e a importância do SPDA?
A principal finalidade do SPDA é reduzir os efeitos perigosos que uma descarga atmosférica pode provocar quando atinge ou influencia uma edificação. Uma descarga desse tipo envolve grande quantidade de energia e pode provocar incêndios, danos estruturais, sobretensões e prejuízos em instalações elétricas e equipamentos.
Além da proteção da própria estrutura, o planejamento do sistema também considera os caminhos que podem ser percorridos pelas correntes e pelas diferenças de potencial geradas durante o fenômeno. Isso é especialmente importante em construções que possuem equipamentos elétricos e eletrônicos sensíveis.
Por esse motivo, a proteção contra raios deve ser vista como um conjunto de medidas e não simplesmente como a instalação de uma haste ou de um elemento metálico no telhado.
Mitos e verdades sobre o SPDA
Um dos erros mais comuns é imaginar que o para-raios funciona simplesmente como um dispositivo que “atrai” raios. Na prática, sua função está relacionada à interceptação da descarga dentro da região de proteção prevista para a estrutura e ao encaminhamento controlado da corrente.
Também não é correto afirmar que toda residência obrigatoriamente precisa do mesmo tipo de SPDA. A necessidade e as características da proteção dependem de uma avaliação das condições da edificação, de sua utilização e dos critérios técnicos aplicáveis.
Outro ponto importante é entender que somente o para-raios não garante a proteção completa. Captação, condutores de descida e aterramento precisam estar adequadamente integrados. Além disso, a proteção interna da instalação também pode exigir medidas complementares contra efeitos indiretos das descargas atmosféricas.
Normas, projeto e manutenção
A instalação de um SPDA deve seguir critérios técnicos específicos. A NBR 5419 (ABNT) estabelece requisitos relacionados à proteção contra descargas atmosféricas, incluindo avaliação de risco, definição do sistema e critérios para sua execução e manutenção.
O projeto precisa considerar as características da edificação e os riscos envolvidos. Por isso, a participação de um profissional habilitado é importante para que o sistema seja definido de maneira compatível com a estrutura e com os requisitos técnicos aplicáveis.
A manutenção também merece atenção. Inspeções periódicas podem identificar problemas em conexões, condutores, componentes de captação e aterramento, além de alterações na própria edificação que possam modificar as condições originalmente consideradas no projeto.
Conclusão
O SPDA é um sistema formado por diferentes elementos que trabalham em conjunto para oferecer proteção contra os efeitos das descargas atmosféricas. Seu funcionamento envolve captação, condução e aterramento, formando um caminho planejado para a corrente de um raio.
Por isso, reduzir o SPDA a um simples para-raios é compreender apenas uma pequena parte do sistema. A segurança depende da integração entre seus componentes, do correto dimensionamento e da execução conforme os critérios técnicos aplicáveis.
Uma proteção eficiente também exige acompanhamento ao longo do tempo. Inspeções, manutenção e avaliação das condições da edificação ajudam a preservar as características do sistema e a manter sua função de proteção diante das descargas atmosféricas. O SPDA, portanto, é uma solução de engenharia que precisa ser projetada e executada com responsabilidade para cumprir adequadamente seu objetivo.
Edson Júnior
"Energia e Vida Andam Lado a Lado"
