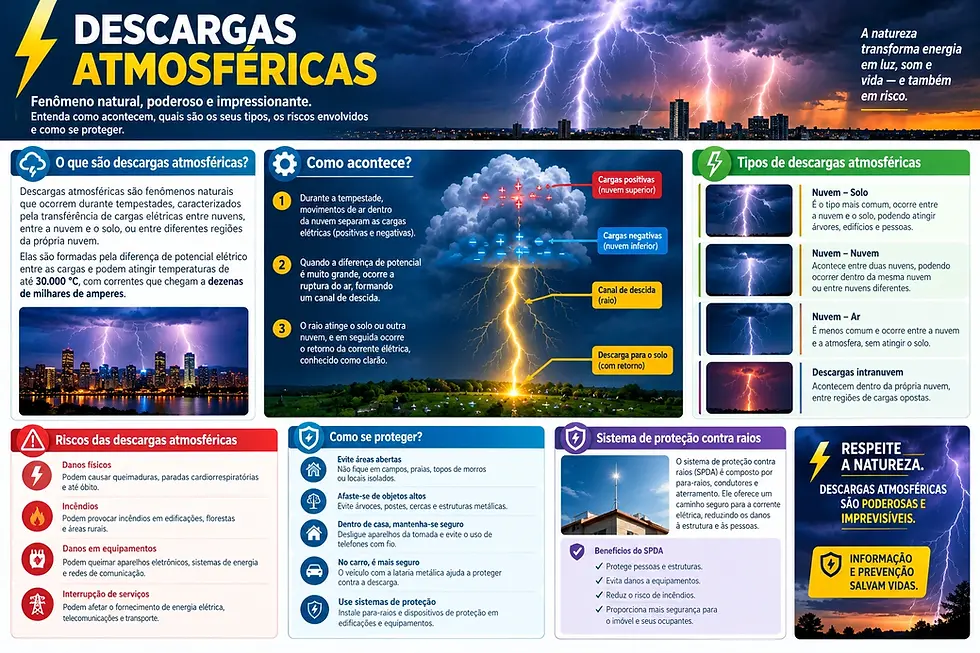

Descargas Atmosféricas
As descargas atmosféricas são fenômenos elétricos naturais que ocorrem durante determinadas condições da atmosfera e podem provocar efeitos intensos sobre instalações elétricas, edificações, equipamentos, sistemas de comunicação e até mesmo sobre a vida humana. Embora o raio faça parte de um processo natural, seus efeitos podem ser graves quando a corrente elétrica encontra estruturas, redes ou pessoas em seu caminho.
Neste conteúdo, vamos entender como essas descargas se formam, quais são os principais tipos, por que representam riscos para instalações e equipamentos e quais medidas podem ser utilizadas para reduzir os seus efeitos.
O que são descargas atmosféricas?
Uma descarga atmosférica é uma grande descarga elétrica produzida na atmosfera, geralmente associada a nuvens de tempestade. O fenômeno ocorre quando existe uma diferença de potencial elétrico suficientemente elevada para provocar a ruptura do meio isolante entre regiões que apresentam cargas elétricas diferentes.
O exemplo mais conhecido é o raio, que pode ocorrer dentro de uma mesma nuvem, entre nuvens diferentes ou entre uma nuvem e o solo.
Durante uma descarga, uma quantidade muito elevada de energia elétrica é liberada em um intervalo extremamente curto. Essa energia produz efeitos luminosos, térmicos, acústicos e eletromagnéticos, responsáveis respectivamente pelo clarão do raio, pelo aquecimento intenso do canal de descarga, pelo trovão e por interferências que podem atingir instalações e equipamentos.
Como um raio se forma?
A formação de uma descarga atmosférica está relacionada à dinâmica das nuvens de tempestade e à separação de cargas elétricas no interior delas.
No interior de uma nuvem de grande desenvolvimento vertical, existem movimentos intensos de ar, partículas de água, cristais de gelo e granizo. As colisões entre essas partículas contribuem para a separação de cargas elétricas.
Com a evolução da tempestade, diferentes regiões da nuvem passam a apresentar distribuições distintas de carga.
Quando o campo elétrico entre essas regiões se torna suficientemente intenso, o ar, que normalmente atua como isolante, pode sofrer ionização. A partir daí, forma-se um caminho condutor que permite a passagem da descarga elétrica.
É esse processo que produz o clarão característico observado durante uma tempestade.
Quais são os principais tipos de descargas atmosféricas?
As descargas podem ocorrer de diferentes maneiras, dependendo das regiões eletricamente envolvidas.
Descarga dentro da própria nuvem
É uma descarga que ocorre entre regiões com cargas diferentes dentro de uma mesma nuvem. Esse tipo é bastante comum e demonstra que nem todo raio necessariamente alcança o solo.
Descarga entre nuvens
Ocorre quando existe uma diferença de potencial suficiente entre duas nuvens ou entre diferentes estruturas de nuvens próximas.
Descarga entre nuvem e solo
É uma das formas mais conhecidas e também uma das que mais despertam preocupação por causa dos riscos para pessoas, edificações e instalações.
Nesse caso, existe uma interação elétrica entre a nuvem e a superfície terrestre, podendo resultar em uma corrente de grande intensidade através de estruturas ou pontos de conexão com o solo.
Por que as descargas atmosféricas são perigosas?
O perigo não está apenas na possibilidade de uma pessoa ser atingida diretamente por um raio.
Uma descarga atmosférica pode produzir diferentes efeitos capazes de provocar acidentes e prejuízos.
Entre eles estão:
queimaduras;
incêndios;
danos estruturais;
sobretensões;
destruição de equipamentos;
interrupção de sistemas elétricos;
falhas em sistemas de comunicação;
danos em redes de dados;
perturbações em sistemas eletrônicos.
Além disso, uma descarga que atinge determinado ponto pode produzir efeitos em locais próximos por meio de caminhos condutivos, induções e sobretensões transitórias.
Por isso, a avaliação dos riscos precisa considerar não apenas o ponto de impacto direto, mas também os caminhos pelos quais os efeitos elétricos podem se propagar.
O que pode acontecer quando um raio atinge uma instalação?
Quando uma descarga atmosférica atinge diretamente uma edificação ou uma estrutura conectada a ela, a corrente precisa encontrar um caminho para a terra.
Se não houver um sistema adequadamente projetado para conduzir essa corrente, podem surgir diferentes problemas.
A corrente pode percorrer elementos metálicos, condutores elétricos, estruturas, tubulações e outros caminhos disponíveis.
Esse deslocamento pode gerar aquecimento intenso, arcos elétricos, diferenças de potencial e danos aos componentes da instalação.
Em determinadas condições, também podem ocorrer incêndios ou danos físicos em partes da estrutura.
Por isso, a proteção contra descargas atmosféricas precisa considerar tanto a condução segura da corrente quanto a redução dos efeitos secundários provocados pelo fenômeno.
Descargas atmosféricas e sobretensões
Um dos principais problemas para instalações modernas é que uma descarga atmosférica pode provocar sobretensões transitórias.
Mesmo quando o raio não atinge diretamente um equipamento, a descarga pode produzir perturbações elétricas capazes de afetar circuitos próximos.
Essas sobretensões podem atingir:
computadores;
televisores;
roteadores;
centrais de automação;
sistemas de segurança;
câmeras;
equipamentos industriais;
sistemas de controle;
equipamentos conectados à rede elétrica.
Em equipamentos eletrônicos sensíveis, uma perturbação muito rápida pode causar desde uma falha temporária até a destruição de componentes.
Por que os equipamentos eletrônicos são tão vulneráveis?
Equipamentos eletrônicos modernos possuem componentes cada vez menores e mais sensíveis a variações elétricas.
Uma sobretensão transitória pode atingir componentes internos que foram projetados para trabalhar dentro de uma determinada faixa de tensão.
Quando essa faixa é ultrapassada, podem ocorrer:
falhas de funcionamento;
travamentos;
queima de componentes;
perda de dados;
danos permanentes.
Por isso, proteger uma instalação contra descargas atmosféricas não significa simplesmente instalar um dispositivo em um ponto específico.
É necessário considerar o conjunto da instalação e os diferentes caminhos pelos quais uma perturbação pode chegar aos equipamentos.
O sistema de proteção contra descargas atmosféricas
Uma das formas de reduzir os efeitos de uma descarga em edificações é utilizar um sistema de proteção contra descargas atmosféricas, conhecido pela sigla SPDA.
Esse sistema tem como objetivo proporcionar caminhos apropriados para a corrente da descarga e reduzir os riscos associados ao impacto do raio.
Um sistema desse tipo pode envolver diferentes componentes, como:
elementos de captação;
condutores de descida;
sistema de aterramento;
conexões e equipotencialização;
componentes destinados a reduzir determinados efeitos das sobretensões.
O funcionamento adequado depende do projeto, da instalação e da manutenção do sistema como um todo.
O que é a captação de uma descarga?
A parte de captação possui a função de oferecer um sistema destinado a interceptar a descarga e conduzi-la de forma controlada.
Dependendo das características da edificação e da solução adotada, podem existir diferentes configurações de captação.
É importante compreender que o objetivo não é simplesmente "atrair" o raio para qualquer ponto da construção.
O objetivo de um sistema de proteção é estabelecer uma solução técnica para conduzir a corrente da descarga por caminhos previamente definidos.
O papel dos condutores de descida
Depois que a descarga é captada, a corrente precisa ser conduzida até o sistema de aterramento.
Os condutores de descida têm justamente essa função.
Eles devem proporcionar um caminho adequado para a circulação da corrente, reduzindo a possibilidade de que ela percorra caminhos indesejados pela estrutura.
A disposição desses condutores, suas características e sua integração com os demais componentes do sistema são aspectos importantes do projeto.
A importância do aterramento
O aterramento possui papel fundamental na proteção elétrica e também na condução das correntes associadas às descargas atmosféricas.
Entretanto, existe uma ideia equivocada de que simplesmente colocar uma haste de aterramento resolve todos os problemas relacionados aos raios.
Na realidade, a proteção envolve um sistema completo.
O aterramento precisa estar integrado aos demais elementos de proteção e às características da instalação.
Além disso, a segurança depende também da equipotencialização e do controle dos caminhos que podem apresentar diferenças de potencial durante uma descarga.
Equipotencialização e diferenças de potencial
Durante uma descarga atmosférica, diferentes partes de uma estrutura podem assumir potenciais elétricos muito diferentes.
Essas diferenças podem provocar circulação de corrente por caminhos inesperados.
A equipotencialização busca reduzir diferenças de potencial perigosas entre elementos condutivos que precisam permanecer interligados dentro da estratégia de proteção.
Esse conceito é especialmente importante em edificações que possuem muitos elementos metálicos e diferentes sistemas elétricos e eletrônicos.
Proteção dos equipamentos contra surtos
Além da proteção contra o impacto direto, também é importante considerar a proteção dos equipamentos contra surtos elétricos.
Para essa finalidade, podem ser utilizados dispositivos específicos de proteção contra surtos, instalados conforme as características da instalação.
Eles ajudam a limitar determinadas sobretensões e a reduzir a energia que poderia atingir equipamentos conectados aos circuitos.
A seleção e a coordenação desses dispositivos precisam ser compatíveis com o sistema elétrico protegido.
A descarga pode chegar pela rede elétrica?
Sim.
Os efeitos de uma descarga atmosférica podem alcançar uma instalação por diferentes caminhos.
Uma perturbação pode estar associada à própria rede elétrica, a linhas de comunicação, sistemas externos, estruturas metálicas ou outros caminhos condutivos.
Por isso, proteger apenas a entrada principal da instalação pode não ser suficiente para determinados sistemas.
Instalações que possuem computadores, automação, telefonia, CFTV e redes de dados precisam de uma avaliação mais abrangente.
Descargas atmosféricas e sistemas de comunicação
Antenas, cabos de comunicação, linhas de dados e equipamentos externos também podem representar caminhos para a entrada de perturbações.
Em uma instalação moderna, energia elétrica e comunicação estão frequentemente integradas.
Uma descarga ou um surto pode afetar equipamentos que não possuem uma ligação aparentemente direta com o ponto atingido.
Por esse motivo, a proteção precisa considerar a infraestrutura como um conjunto.
É possível evitar que um raio aconteça?
Não.
As descargas atmosféricas são fenômenos naturais associados à dinâmica atmosférica.
O objetivo da proteção não é impedir a formação do raio.
O objetivo é reduzir os riscos e controlar os efeitos da descarga sobre pessoas, edificações, instalações e equipamentos.
Essa diferença é fundamental.
Nenhum sistema deve ser entendido como uma garantia de que um determinado local jamais sofrerá qualquer efeito relacionado a uma tempestade.
A proteção é baseada na redução dos riscos por meio de soluções técnicas adequadas.
Quais cuidados devem ser tomados durante uma tempestade?
Durante uma tempestade com atividade elétrica, o comportamento das pessoas também influencia a segurança.
É importante evitar locais abertos e desprotegidos, estruturas isoladas e situações que aumentem a exposição à descarga.
Dentro de edificações, também é necessário considerar a proximidade de instalações elétricas, sistemas conectados à rede e outros equipamentos.
Quando houver risco evidente, a prioridade deve ser buscar um local seguro e evitar exposição desnecessária.
Descargas atmosféricas podem causar incêndios?
Sim.
A energia envolvida em uma descarga pode provocar aquecimento intenso, arcos elétricos e ignição de materiais combustíveis em determinadas circunstâncias.
O risco depende das características da instalação, do ponto atingido, dos materiais presentes e dos caminhos percorridos pela corrente.
Por isso, sistemas de proteção contra descargas atmosféricas também possuem relação com a prevenção de danos que podem levar a incêndios.
A manutenção do sistema de proteção é importante?
Sim.
Um sistema instalado corretamente pode perder desempenho com o passar do tempo caso existam corrosão, alterações na estrutura, danos físicos, mudanças na instalação elétrica ou problemas nas conexões.
Por isso, a inspeção e a manutenção são partes importantes de qualquer estratégia de proteção.
Também é necessário verificar se reformas ou ampliações da edificação modificaram as condições consideradas quando o sistema foi originalmente projetado.
Quando é necessário avaliar uma instalação?
A necessidade de avaliação depende das características da edificação, de sua utilização, localização, estrutura, ocupação e dos sistemas presentes.
Instalações com grande quantidade de equipamentos eletrônicos, áreas extensas, estruturas metálicas, sistemas de comunicação ou atividades críticas podem exigir uma análise mais cuidadosa dos riscos.
Uma avaliação profissional permite identificar vulnerabilidades e definir medidas de proteção compatíveis com as características do local.
Conclusão
As descargas atmosféricas fazem parte dos fenômenos naturais da atmosfera, mas seus efeitos podem representar riscos significativos para pessoas, edificações, redes elétricas e equipamentos eletrônicos.
O perigo não está somente no impacto direto de um raio. Correntes elétricas intensas, diferenças de potencial, sobretensões e efeitos eletromagnéticos também podem provocar danos em instalações e sistemas conectados.
Por isso, a proteção deve ser entendida como um conjunto de medidas que envolve captação, condução, aterramento, equipotencialização e proteção contra surtos, além de inspeção e manutenção adequadas.
Em instalações elétricas modernas, nas quais equipamentos eletrônicos, automação, comunicação e sistemas de segurança estão cada vez mais integrados, compreender o comportamento das descargas atmosféricas é fundamental para reduzir riscos e preservar a segurança e a continuidade do funcionamento dos sistemas.
